水感知センサーで水位を知る

○　今回は水感知センサーについてを説明します。
　　　　　　　
○　離れたプラスとマイナスの電極に電気を流すことが出来ます。
　　　・気体つまり空気中で雷やエンジンのプラグの様に電気は流れます。
　　　・液体・固体は電気伝導度が高いと電気が流れます。
　　　　液体は
　　　　　電気を通す水は海水や塩水、塩酸水溶液、水酸化ナトリウム水溶液など
　　　　　電気を通さない水は純水や超純水、砂糖水、アルコールなど
　　　   　電気伝導率　水道水　　10～30mS/m
　　　　　　　　　　　純水　　　0.05～30mS/m
　
○　水感知センサーは２種類あります。
　　水分がセンサーを濡らす原理は同じですが、　
　　　・水位検出モジュール
　　　　　水位を測定します。　　



　　　・土壌湿度計湿度検出水モジュール
                土壌の水分を検出するのに使用できる単純な水センサー
                高品質の土壌センサーを使用して土壌水分を検出
                表面はニッケルメッキで土壌との接触を防ぎ、耐用年数を延ばします
                検出領域が広く、導電性が向上

  　　　  コンパレータ
                  LM393チップを使用
                  ポテンショメータで対応する閾値に調整
                 　　

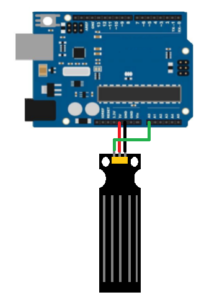

配線図
　　　

GPIO  A0   ⇒   S
5V　　  　 ⇒   V
GND　　   ⇒   G



const int x = A0;
int val=0;
void setup()
{
Serial.begin(9600);
}
void loop()
{
  val = analogRead(x);
  Serial.print("sensor = ");
  Serial.println(val);
  delay(100);
}

結果　　　　　　

　測定位置は目測です。
　水位により値は変動します。

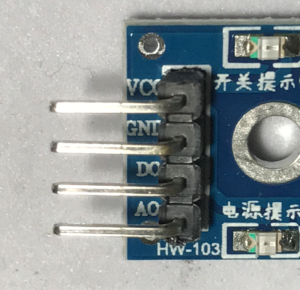

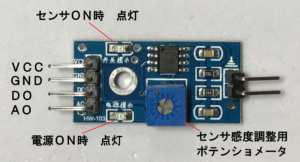

　　土壌湿度計湿度検出水モジュールを使う。

配線図
　　　

5V　　　   ⇒   VCC
GND　　   ⇒   GND
GPIO ２     ⇒   DO
GPIO  A0   ⇒   AO







const int sensoranalog = A0;
const int sensordigital = 3;
int valana;
int valdig;
void setup() {
  pinMode(sensoranalog,INPUT);
  pinMode(sensordigital,INPUT);
  Serial.begin(9600);
  }
void loop() {
 valana = analogRead(sensoranalog);
 valdig = digitalRead(sensordigital);
  Serial.print("Digital Output: ");
  Serial.print(valdig);
  Serial.print("   Analog Output: ");
  Serial.println(valana);
  delay(1000);
}

結果

　測定位置は目測です。
　水位により値は変動します。
　デジタルデータはしきい値でON・OFFが決まります。
　　　



○　二つの水感知センサーはアナログ値だと水位センサーでも活用できますが、用途で活用すれば
　　　水位検出モジュールは　　　　　　　　　水位
　　　土壌湿度計湿度検出水モジュールは　　　草花の水の状態用
　　　
   　　　
○　Arduino を　学ぶ上で書籍やWebpageを参考に作っていますが、私なりに噛み砕いて書いているつもりですが、判らない点がありましたら連絡下さい。
