LESSON 019

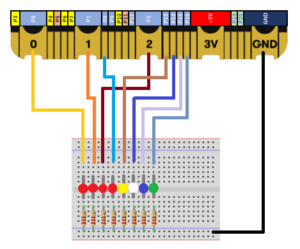

外部のＬＥＤを点灯するには
micro:bitで内蔵のセンサーやＬＥＤを用いる事で色々事がでいますが、さらに外部のセンサーやアクチュエータを用いる事で魅力的な使い方が出来るようになります。
micro:bitのの端子は、
micro:bitのの端子は、
になります。
MakeCodeのデジタルのブロックでは
MakeCodeのアナログのブロックでは
MakeCodeのデジタルのブロックでは
MakeCodeのアナログのブロックでは
の多くのGPIOが使用可能に見えます。しかし、
micro:bitのの端子はMakeCodeでは17個のGPIOから選択が可能の様に見えますが、実際は、
※ GPIO （General Purpose Input/Output Pins 汎用入力/出力ピン）
① 自由端子 ６個
P1、P2、P8、P9、P12、P16
② 条件付き端子 ４個
P0、Ｐ13，Ｐ14，Ｐ15
P0は電磁ブザー駆動で使用。音を鳴らさなければ使用可能
P13，Ｐ14，Ｐ15の３つはSPI通信で使用。SPI通信を使わなければ使用可能
③ 手続き型端子 7個
P5、Ｐ11，Ｐ3，Ｐ4，Ｐ6，Ｐ7，Ｐ10
P5、Ｐ11 通常スイッチで使用。使いたい場合は手続きが必要
P3，Ｐ4，Ｐ6，Ｐ7，Ｐ10は内蔵ＬＥＤで使用。使いたい場合は手続きが必要
④ 専用端子 2個
P19，Ｐ20
I2C通信用
P1、P2、P8、P9、P12、P16
② 条件付き端子 ４個
P0、Ｐ13，Ｐ14，Ｐ15
P0は電磁ブザー駆動で使用。音を鳴らさなければ使用可能
P13，Ｐ14，Ｐ15の３つはSPI通信で使用。SPI通信を使わなければ使用可能
③ 手続き型端子 7個
P5、Ｐ11，Ｐ3，Ｐ4，Ｐ6，Ｐ7，Ｐ10
P5、Ｐ11 通常スイッチで使用。使いたい場合は手続きが必要
P3，Ｐ4，Ｐ6，Ｐ7，Ｐ10は内蔵ＬＥＤで使用。使いたい場合は手続きが必要
④ 専用端子 2個
P19，Ｐ20
I2C通信用
などの制限つきの端子になります。
LED で使う抵抗の計算式は
VR=V-VL
※ 詳しい計算方法は こちら
◎ 下記の条件の時
・ 電圧 V =3.3 [V]
・ LED の順方向電圧 VL = 2 [V]
・ LED に流れる電流I =5 [mA]
VR= 3.3 – 2
＝1.3
オームの法則より
R＝1.3/0.005
＝ 260 Ω
◎ 計算で 抵抗は 260 Ω 以上 必要になります。
抵抗の誤差は ±10％ 234 ～ 286 Ω になります。
安全上 286Ω 以上の抵抗値が必要になります。
よって、入手し易い 330Ω とします。
